Kantenanleimmaschine LUMINA 1598 industry: Laserkantentechnik mit Spezialaggregaten

Kantenanleimer Lumina industry 1598 von Holzher

Die LUMINA industry Baureihe bietet in der Plattenbearbeitung eine einzigartige Kombination: Zwei Systeme für die perfekte Nullfuge. Das Glu Jet Kleberauftragssystem für den serienmäßigen Einsatz von PUR-Kleber und das LTRONIC, die neue Laserkanteneinheit von HOLZ-HER, unschlagbar in Schnelligkeit und Kosteneffizienz.

Die LUMINA 1598 ist ein zukunftsorientierter Meilenstein bei den Kantenanleimmaschinen. Sie ist auf absolute Höchstleistung ausgelegt. Innen zeigt sich die LUMINA 1598 hochflexibel und kann sich ihren Anforderungen individuell anpassen. Zwei Frässaggregate, ein Eckschwabbelaggregat sowie ein Freiplatz für ein optionales Nutaggregat gehören zusätzlich zu den klassischen Bearbeitungsaggregaten zur Standardbestückung. Bis zu 30 NC-Servoachsen verfahren ihre leistungsfähigen Aggregate an die jeweilige Bearbeitung per Knopfdruck.

Preise
x

Unterschiedliche Anforderungen - Unterschiedliche Preise

Der Preis für eine HOLZHER Maschine ist so individuell wie Ihre Anforderungen. Deshalb besprechen wir am besten kurz, was Ihnen wichtig ist – und schon bekommen Sie ein erstes, unverbindliches Angebot von uns.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.
Persönliche Beratung
x

Persönliche Beratung – für eine höhere Produktivität und mehr Effizienz

Gemeinsam mit Ihrem HOLZ-HER Experten finden Sie die optimale Maschine für Ihre Anforderungen. Senden Sie uns einfach das ausgefüllte Formular zu – und Ihr HOLZ-HER Experte vor Ort bespricht alles Weitere mit Ihnen.

* Erforderliche Felder

  1. Ich bin damit einverstanden, dass meine oben eingegebenen Daten zur Beantwortung und Dokumentation meiner Anfrage in den Systemen der Weinig Gruppe gemäß der Datenschutzerklärung verarbeitet werden.

Das bietet Ihnen die HOLZ-HER LUMINA industry-Serie

Technische Details

iTronic für intelligente Automatisierung

iTronic Funktionskomponenten

1. Adaptives Kappmesser

Volladaptives Kappmesser, das je nach Kantenstärke und - höhe automatisch den Druck anpasst. Ihre Vorteile:

  • Immer den richtigen Druck bei unterschiedlichen Kantentypen
  • Vermeidung unnötiger Vibrationen
  • Reduzierung des Verschleißes

2. Automatisches Druckwerk

Der Anpressdruck der einzelnen Andruckwalzen wird je nach Anwendung über ein intelligentes Pneumatiksystem perfekt angepasst. Ihre Vorteile:

  • Ausschussquoten senken Sie auf ein Minimum
  • Probewerkstücke entfallen
  • Beste Bearbeitungsergebnisse auch bei ständig wechselnden Anwendungen

3. Automatische Klebermengensteuerung

Automatische, bedarfsangepasste Steuerung der Klebermenge über Programmanwahl: Immer den optimalen Kleberauftrag bei:

  • unterschiedlichen Plattenarten z.B. Spanplatte oder MDF
  • unterschiedliche Plattenstärken
  • unterschiedliche Vorschubgeschwindigkeiten
  • EVA oder PUR Kleber
  • Anpassung an Verarbeitungsparameter unterschiedlicher Kleberhersteller

4. Automatische Spülroutine

Integrierte vollautomatische Spülroutine für PUR Kleber in der Steuerung auf Knopfdruck. Dadurch wird das Aggregat vollautomatisch mit der richtigen Reinigermenge, Temperatur, Anpressdruck vollständig gespült. (Die Reinigung ist nach 48 h erforderlich = Reaktionszeit des PUR).  Ihre Vorteile:

  • Bestes System auf dem Markt
  • PUR Kleber immer im Griff
  • Vermeidung von Fehlern beim Spülvorgang

5.  Resteklebermengenüberwachung

Die Restklebermenge und damit die noch produzierbaren Laufmeter werden vom System automatisch über einen speziellen Sensor überwacht und dem Bediener an der Steuerung angezeigt. Ihre Vorteile:

  • Der Bediener weiß zu jeder Zeit wieviel Laufmeter noch produziert werden können
  • Professionelle Überwachung des Spülprozesses
  • Optimierung der Restklebermenge im System beim Spülprozess

fa.s.t. setting technology

Auch fa.s.t. oder „Rüsten in der Lücke“ gehört zu den Top-Themen für effizientes Kantenanleimen. Mit fa.s.t. können Sie verschiedene Bearbeitungen gleichzeitig in der Kantenanleimmaschine fahren. Es lässt sich beispielsweise das Eckkopieraggregat intelligent zuschalten, ohne die Maschine für den Rüstvorgang leerfahren zu müssen.

Edge Control Steuerung

HOLZ-HER PC-Steuerung - Zukunftssicher durch hohe Standards

Steuerung Edge Control

21,5" Touchscreen Farbbildschirm im 16:9 Format. Leistungsfähige Steuerung mit einfachster Bedienung für ein rationelles Ein- und Umrüsten der Maschine.

  • Farbbildschirm 21,5"-Touchscreen - Serienmäßig.
  • Grafische Bedienoberfläche, alle Informationen in Klartext und/oder Grafik.
  • Einfache Bedienung – dreh- und schwenkbares Bedienpult in Augenhöhe.
  • Einfacher Programmaufruf mit Programmnamen und -nummern.
  • Umfangreicher Programmspeicher für jede gewünschte Anwendung.
  • Einzelanwahl der Aggregate mit den Funktionen für Sollwerte, Streckenpunkte und Werkzeugkorrekturen als Grundeinstellungsmöglichkeiten.
  • Servicemeldungen in Klartext.
  • Individuelle Verwaltung für bis zu zehn Benutzer mit Passwortschutz und Einzelberechtigung.
  • Netzwerkanbindung
  • Onlinewartung, schneller Datenaustausch mit dem HOLZ-HER Service.
  • Barcode-Schnittstelle.

Kantenzuführung SYNCHRO

Kantenzuführung SYNCHRO

Kantenzuführung SYNCHRO

Das Kantenmagazin mit Synchro-Antrieb. Das Magazin garantiert durch die synchrone Anpassung an die Vorschubgeschwindigkeit kurze Werkstückabstände und optimiert zugleich die Kantenüberstände.

Kleiner Einlaufwinkel aufgrund des Düsenkonzepts - problemlose Zuführung von Massivholzkanten bis 20 mm.

Fügefräsen

Fügefräsen

Geschnittene Kanten haben oft kleine Ausrisse in der Deckschicht. Das Fügefräsaggregat sorgt für perfekte Klebeflächen und bereitet die Platten auf das Anleimen vor. Ausgestattet mit zwei Diamantfräsern Ø 70 mm mit AirStream-Technologie (HOLZ-HER / LEUCO Patent). Inklusive HSK32R Aufnahme. Für genauere Rotationspräzision, damit erreicht man eine höhere Laufruhe, Längere Standzeit und schont Werkzeug und Motor.

Mit symmetrischen Diamantfräsern (Ø 100 mm) für höchste Fügequalität bei hohen Standzeiten. Die Höhenverstellung erfolgt automatisch über zwei NC-Servoachsen.

LTronic - Laserkantenwechseleinheit

LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten
LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten
LTronic Laserkanteneinheit - Die perfekte Nullfuge mit Laserkanten

Laserkanteneinheit LTronic

Die Laserkanteneinheit LTronic ist speziell die LUMINA-Baureihe entwickelt und verarbeitet alle auf dem Markt erhältlichen Kanten mit Funktionsschicht. Für die Laserkantenbearbeitung stehen Ihnen zwei unterschiedliche NIR-Module zur Verfügung:

  • NIR-Modul für Kantenhöhen bis 23 mm (Standard)
  • NIR+-Modul für Kantenhöhen bis Kantenhöhe 45 mm (Option)
    (NIR = Near Infrared Radiation)

Einschalten und sofort einsatzbereit – Die neue Ltronic-Einheit benötigt keine Aufheizzeit und auch keine Aufheizphasen während des Bearbeitungsprozesses. Zudem arbeitet das komplette System absolut geräuschlos, was für Anwender einen klaren Vorteil im Vergleich zu anderen Systemen bietet. Auch der Reinigungsaufwand begrenzt sich auf einen Minimum. Lediglich die integrierte Schutzscheibe des NIR-Moduls muss ein Mal pro Woche kurz gereinigt werden.

Highlight ist die voll in die Steuerung integrierte Kantenbibliothek. Hier sind die gängigsten coextrudierten und nachbeschichteten Kanten werksseitig bereits hinterlegt und können einfach über den serienmäßigen Touchscreen vom Anwender ausgewählt werden. Jede Laserkante benötigt einen spezifischen Energieeintrag, der beispielsweise von der Kantenstärke oder Farbe abhängig ist. Nach der Auswahl stellt Ltronic den jeweiligen Energiebedarf automatisch ein. HOLZ-HER löst das mit seiner Kantenbibliothek vorbildlich.

Glu Jet automatic - Wechselkleberstation

Aufheizen, Kleberwechsel und Reinigung in jeweils nur 3 Minuten

Automatisches Nachladen

  • Der Anpresszylinder drückt die Patrone bzw. das Granulat gegen die Heizeinsätze. Erreicht er eine gewisse Position, gibt ein Sensor an die Steuerung das Signal zum Nachladen. Solange ein Werkstück angeleimt wird, wird das Laden verzögert, bis das Werkstück fertig angeleimt ist. Der Anpresszylinder fährt automatisch zurück, eine neue Patrone bzw. das Granulat fällt aus dem Patronenvorratsschacht in den Heizschacht und wird wieder angedrückt.
  • Spülbohrung für automatisches Reinigen des Systems – zum Beispiel Ausspülen von PUR-Klebern.

Glu Jet automatic wird als Wechselkleberauftragssystem auf einem Rüstwagen im Wechsel mit LTronic aufgebaut. Die Einwechslung erfolgt über eine hochpräzise Schnittstelle mittels HSK-Aufnahme aus der CNC-Technik im maximal zwei Minuten.

Glu Jet PUR 2K - Kleberauftragsystem

Höherer Schmelzleistung für noch schnellere Vorschubgeschwindigkeiten

Entwickelt für die professionelle PUR-Kleber-Verarbeitung in hohen Mengen mit Nullfugen-Optik

Mit Glu Jet können Sie handelsübliche 2-Kg-PUR-Kleberpatronen verarbeiten, die deutlich günstiger sind als herkömmliches PUR-Granulat oder die kleineren 300g-PUR Kleberpatronen. Die Investition lohnt sich klar ab Verbrauchsmengen von ca. 500 Kg PUR-Kleber pro Jahr, d.h. für Kunden mit durchschnittlich ca. 2 Kg Kleberverbrauch pro Tag. Das entspricht einer Laufleistung von etwa 100.000 Laufmeter pro Jahr. Die Amortisation erfolgt somit bereits im zweiten Jahr, allein durch die Einsparung im Klebereinkauf.

Die Aufheizzeit ist, wie vom Glu Jet gewohnt, unschlagbar kurz und liegt auch bei Glu Jet bei nur 3 Minuten.

Die neue Kleberstation ist als Wechselstation mit HSK-Adapter konzipiert. Damit kann die Station über den Wechselwagen einfach entnommen werden, wodurch die Reinigung der Kleberauftragsdüse noch einfacher erfolgen kann.

Technische Highlights:

  • Integrierte vollautomatische Spülroutine
  • Motorische Düsenhöhenverstellung
  • Restkleberüberwachung
  • An der Steuerung ist jederzeit ersichtlich, wie viele Meter Kanten mit der aktuellen Befüllung noch gefahren werden können
  • Die Station kann auf Knopfdruck exakt mit der richtigen Spülmenge sowie der korrekten Temperatur und Spültaktung gereinigt werden
  • Kleberaufschmelzleistung 60 mm Werkstückhöhe x 6000 mm Werkstücklänge bei 20 m/min

Vorteile Glu Jet:

  • Nullfugenoptik durch neue Dünnfilmtechnologie
  • Der geringe Wartungsaufwand und die Energieeffizienz von Glu Jet reduzieren zusätzlich die Kosten
  • Das geschlossene System verhindert eine Geruchsbelästigung durch austretende Kleberdämpfe
  • 3 Minuten Aufheizzeit
  • Wasserfeste Qualität für Ihre gesamte Produktion
  • Der PUR-Kleber kann bis zu 48 Stunden im System verbleiben

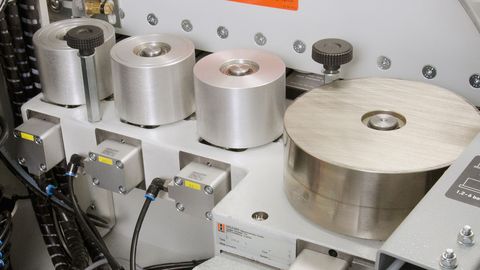

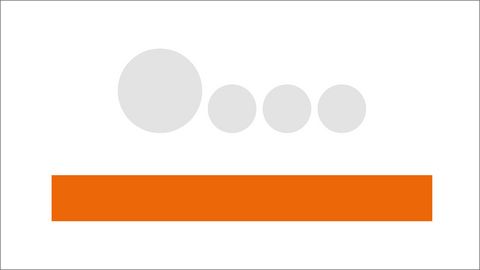

Druckwerk - motorisch

mit automatischer Anpassung an die Vorschubgeschwindigkeit und NC-Servoachsen zur motorischen Verstellung an die jeweilige Kantenstärke

Synchron angetriebenes Druckwerk mit automatischer Anpassung an die Vorschubgeschwindigkeit und NC-Servoachsen zur motorischen Verstellung an die jeweilige Kantenstärke. Gerade und konische Druckwalzen für eine perfekte Klebefuge.

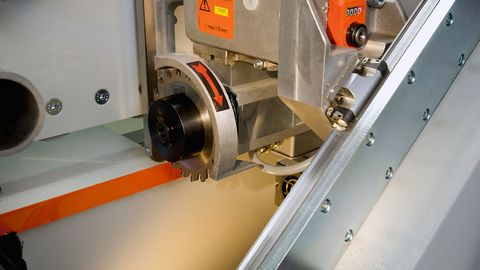

Kappaggregat

Stärkstes Kappaggregat seiner Klasse
Stärkstes Kappaggregat seiner Klasse

Stärkstes Kappaggregat seiner Klasse – Kantenquerschnitt 20 x 65 mm. Mit gehärteten Linearführungen für hochpräzise Kappergebnisse bis zu 20 mm Kantenstärke.

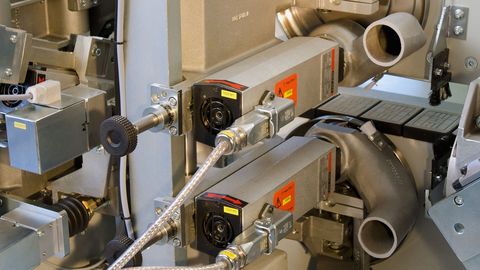

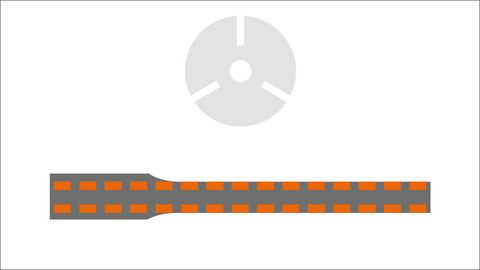

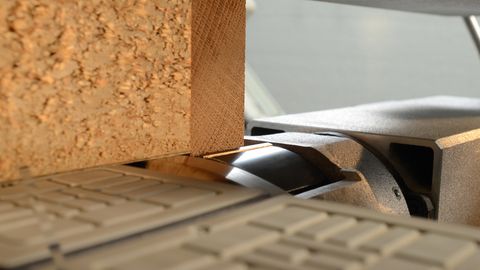

Bündigfräsaggregat

Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke
Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke

Leistungsstarkes Fräsaggregat bis 15 mm Kantenstärke. Zwei NC-Servoachsen für Fräsbearbeitungen mit und ohne Kantenüberstand.

Fräsaggregat

Schweres Standaggregat mit stoßabsorbierender Lagerung
Schweres Standaggregat mit stoßabsorbierender Lagerung

Schweres Standaggregat mit stoßabsorbierender Lagerung und großen Tastrollen für perfekte Ergebnisse auch bei hohen Vorschubgeschwindigkeiten.

100 Prozent Wiederholgenauigkeit auf Knopfdruck durch spielfreie Mechanik und sechs hochpräzise NC-Servoachsen. Horizontaltastung über Schrägtastrollen in chemisch vernickelter Ausführung, speziell entwickelt für die Verarbeitung moderner Hochglanzkanten.

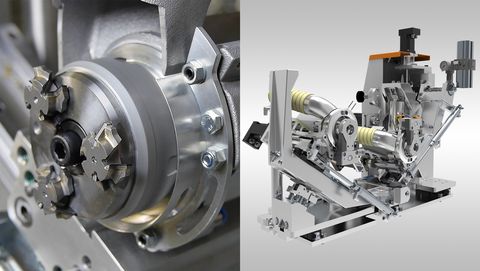

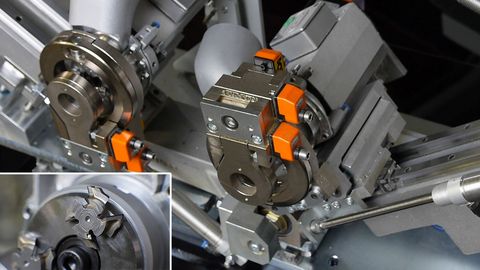

Kopierfräsaggregat

Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig
Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig

Kopierfräsaggregat mit vier NC-Servoachsen serienmäßig

Zum Fräsen der oberen und unteren Längskante, Kopierfräsen der vorderen und hinteren stirnseitigen vertikalen Kante, Eckkopieren und Postformingecken. - Arbeitshöhe bis 60 mm Werkstückdicke

Aggregatsverstellungen auf Linearführungen mit Zentralschmierung. Mit serienmäßigen Blasdüsen vor den Tastrollenzum Abblasen von Spänen vor den Tastbereichen. Inklusive Fachbodenprogramm für die optimale Bearbeitung von Fachböden mit abgerundeten Ecken.

Automatischer Pendeltaster kopiert stirnseitig ohne Materialüberstand und lässt für die Längskante den optimalen Kantenüberstand für die nachfolgende Bearbeitung mit der Radiusziehklinge.

  • Im Multifunktionspaket mit Revolverwerkzeug.

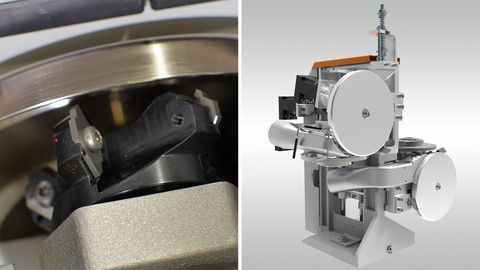

Ziehklingenaggregat

100 Prozent Wiederholgenauigkeit auf Knopfdruck
100 Prozent Wiederholgenauigkeit auf Knopfdruck

100 Prozent Wiederholgenauigkeit auf Knopfdruck durch spielfreie Mechanik und 6 hochpräzise NC-Servoachsen.

Inklusive Hochglanzpaket für die exakte Einstellung der Werkzeugtiefe beim Einsatz von Hochglanzplatten mit Schutzfolien sowie chemisch vernickelten Tastrollen.

  • Im Multifunktionspaket mit Revolverwerkzeug.

Flächenziehklinge mit Vor- und Nachtastung

Flächenziehklinge mit Vor- und Nachtastung für Kantenanleimen

Saubere Nachbearbeitung der Fläche mit Vor- und Nachtastung für hohe Vorschubgeschwindigkeiten. 2 HW-Wendemesser 4-seitig verwendbar. Manuelle Nachbearbeitung entfällt. Beide Einheiten automatisch abhebbar für Sonderanwendungen.

Sprüheinrichtungen

Trenn- und Reinigungsmittelsprühgeräte für den Ein- und Auslaufbereich. Antistatik-, Kühl- und Gleitmittel – elektronisch gesteuert über Spezialdüsen – für ein perfektes Kantenfinish (Option).

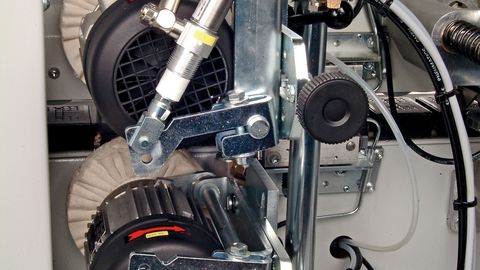

Schwabbelaggregat

Polieren, bis es glänzt - Schwabbeln für Holzher Kantenanleimmaschinen

Polieren, bis es glänzt; für die komplette Nachbearbeitung. Serienmäßig aufgebaut.

  • Auch in oszillierender Ausführung erhältlich (Option)

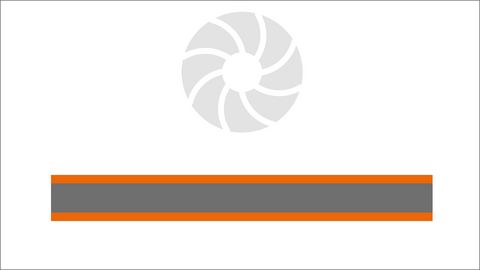

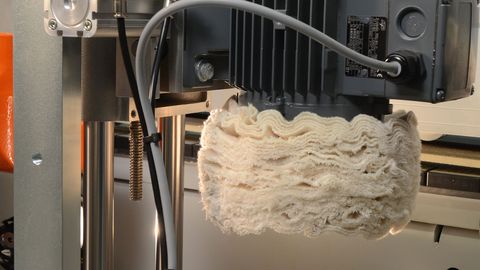

Eckschwabbelaggregat

Für die perfekte Nachbearbeitung der stirnseitigen Kanten

Für die perfekte Nachbearbeitung der stirnseitigen Kanten. Jegliche manuelle Nachbearbeitung entfällt. Inklusive Eintauchsteuerung und motorische Horizontalverstellung über NC-Servoachse.

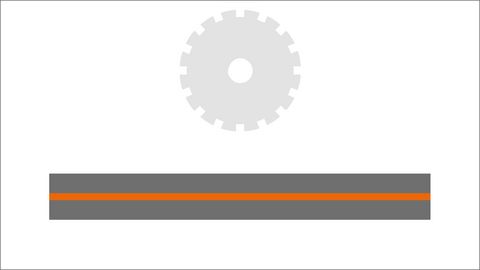

Nutaggregat

Nutaggregat
Nutaggregat

Gleichlaufnuten, serienmäßig mit zwei NC-Servoachsen für Nuttiefenverstellung sowie Nutposition über das Bedienpult. Schwenkbar 0 – 90 Grad. Inklusive Eintauchsteuerung.
